GSM－19T质子磁力仪和梯度仪系列

质子磁力仪长期以来一直是使用普遍、价格便宜的磁力仪，其用途包括金属矿产资源勘探，矿产资源勘探，环境和工程勘探以及监测磁场变化等。

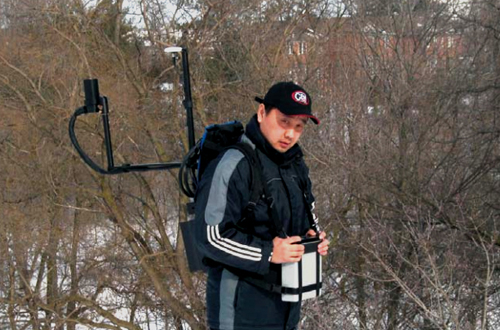

                                                图1　GSM－19T标准磁力仪

1.工作原理
   磁力仪利用富含质子氢的液体产生旋进信号。它使用的液体可以提供非常高的氢密度，并且在操作时没有危险。
让很化直流电流通过绕在富含质子氢液体探头的线圈上，便会产生100高斯（Gauss）的辅助磁通密度。质子被很化至较强的净磁化强度，与较强的磁通密度达到热平衡。
   当辅助磁通终止时，被“很化“的质子即发生旋进而重排恢复为正常的磁通密度状态。根据以下公式，质子的旋进频率f0与磁通密度B（单位为特斯拉—Teslas,T）有直接关系：

               f0=(γp/2π)Bγp/2π=42.5763751MHz/T

   对质子旋进的测量必须按序进行，即先有一个初始很化，接着进行频率测量，然后这个循环不断重复。这不同于在氢核被很化的同时进行旋进测量的连续测量法。

2．GSM－19T标准磁力仪主要优点
GSM－19T采用了大量新技术，因而不同于其它磁力仪，例如：
●  它集成了高精度GPS（可选）。
●  在主机屏幕上实时显示观测磁场图像。
●  通过RS232接口，快速下载观测数据，下载速率高达115千波特。
●  分辨率高达0.01nT,灵敏度达0.1nT。
●  标准内存为32MB，可存储1465623个野外读数或5373951个基点台读数，根据用户要求，内存量可按4MB增量扩展。
●  具有的可程序化的基点站观测功能
例如：野外磁力仪与基点站连接自动校正日变；灵活设置观测时间表和采样率系列；当你长时间离开基点台时，该功能就显得特别重要。
●  使用GSM－19T的Walking　Mag采集模式，可支持操作员在野外随走随采集磁场数据，从而获得连续的观测剖面。
●  GSM－19T的另一项创新是，用户可以在办公室内把设计好的观测路线和点位输入给GPS（可选），然后由GPS指挥操作员在野外按设计进行观测。
●  基点台观测和野外流动观测之间具有高精度的时间同步，这对于在磁干扰地区和支持高精度的观测结果是非常重要的。
●  具有观测质量定位功能，在测量过程中如果发观某个观测值质量低劣，操作员将听到警告信号。

3．技术指标和配置
技术指标：
●　灵敏度：0.05nT
●　分辨率：0.01nT
●　精度：±0.2nT
●　动态范围：20000到120000nT
●  梯度容差：>7000nT/m
●　采样率： 3秒至60 秒可选
●  温飘：
0.0025nT/°C（环境温度为0到-40°C）；
 0.0018nT/°C（环境温度为0到+55°C）
●  工作温度：-40℃—+55℃　　
●　存储32M字节
对流动站可存1465623个读数
对基点站可存5373951个读数
对梯度测量可存1240142个读数
对步行磁测可存2686975个读数
●  尺寸及重量：
主机223×69×240mm,重2.1Kg
      传感器170mm(长)×75mm(直径)，
重2.2Kg
●  工作模式：　　　　　　　　　　　　　　
流动站：每3秒－60秒自动采样存储一次观测值以及时间和日期
基点站：观测值，时间，日期，每3到60秒读、存数据
遥控：可选择RS232接口进行遥控测量
●  输入与输出：
RS232接口数字输出或应用6针防水插头（选项）作模拟输出

标准配置
GSM－19T主机，GEMLinkw软件，内部可充电电池，充电器，探头和电缆以及探头支杆，RS232电缆，运输箱，中文操作手册。
保修期：两年，终身服务。　

4．GSM－19T磁力仪系列
●  GSM－19T标准磁力仪
●  GSM－19TW标准质子“Walking”磁力仪
●  GSM－19TV标准质子磁力仪＋甚低频
●  GSM－19TG标准质子梯度仪
●  GSM－19TGW标准质子“Walking”梯度仪
●  GSM－19TGV标准质子梯度仪＋甚低频
●  GSM－19TGWV标准质子“Walking”梯度仪＋甚低频
